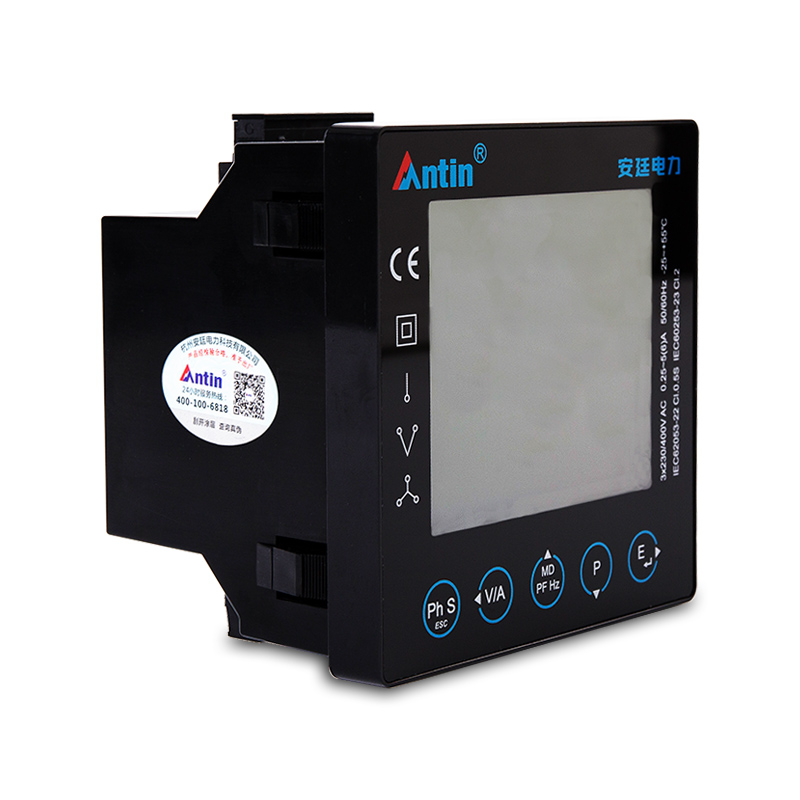

เครื่องวัดพลังงานอเนกประสงค์ ATZ2000 Series

พลังในการทำงาน

ช่วงปฏิบัติการ

AC/DC85-265V

การใช้พลังงาน

≤5W

อินพุต AC

แรงดันไฟฟ้าอินพุต

AC 100V 220V 400V

มากเกินไป

1.2 ครั้งต่อเนื่อง 2 ครั้ง (10s)

การใช้พลังงาน

<0.4VA/เฟส

ความต้านทาน อินพุตปัจจุบัน

≥200kΩ

กระแสหลัก

1-9999a

อินพุตรอง

1aor5a

กระแสสั้น ๆ ในระยะเวลาสั้น ๆ

สูงสุด 20 เท่า ปัจจุบันเป็น 0.5 วินาที

การใช้พลังงาน

<0.2va/เฟส

ความต้านทาน

≥0.1Ω

เอาต์พุตอินพุต

สวิตช์อินพุต

อินพุตหน้าสัมผัสแบบแห้ง

เปลี่ยนเอาต์พุต

รีเลย์เอาต์พุต; สัญญาณเตือนไฟฟ้าใด ๆ สามารถ ตั้งค่ารีโมทคอนโทรลเริ่มต้น การควบคุมระยะไกลเริ่มต้น

คอมมิวนิสต์ ท่าเรือ

RS485

modbus rtu

ความแม่นยำ

แรงดัน/กระแสไฟฟ้า

0.5%

ความถี่

0.2%

ปัจจัยพลังงาน / พลังงาน

1%

พลังงานที่ใช้งานอยู่

Class0.5s

พลังงานปฏิกิริยา

Class2

สภาพแวดล้อมการดำเนินงาน

อุณหภูมิการทำงาน

-25 ℃ ~ 55 ℃

อุณหภูมิการจัดเก็บ

-40 ℃ ~ 70 ℃

ความชื้นในการใช้งาน

≤90%RH， การไม่ยอมแพ้ไม่มีอากาศกัดกร่อน

ความชื้นในการจัดเก็บ

≤95%RH， การไม่ยอมแพ้ไม่มีอากาศกัดกร่อน

ความสูง

≤2000m

ประสิทธิภาพความเข้ากันได้ของแม่เหล็กไฟฟ้า

การปล่อยไฟฟ้าสถิต

คลาส IV (GB/T 17626.2 IEC 61000-4-2)

ความแรงของสนาม RF ความอ่อนแอ

ไฟฟ้าชั่วคราวชั่วคราว /การทดสอบระเบิด

คลาส IV (GB/T 17626.4 IEC 61000-4-4)

การทดสอบไฟกระชาก

คลาส IV (GB/T 176265 IEC 61000-4-5)

การทดสอบความไวต่อการดำเนินการ

แม่เหล็กความถี่พลังงาน การทดสอบความไวต่อฟิลด์

ภูมิคุ้มกันคลื่นสั่น

คลาสⅲ (GB/T 17626.12 IEC 61000-4-12)

ขีด จำกัด การปล่อยแม่เหล็กไฟฟ้า

Accordant (GB/T14598.16 IEC 60255-25)

คุณสมบัติฉนวนไฟฟ้า

ความแข็งแรงของอิเล็กทริก

แรงดันไฟฟ้าความถี่การทำงาน 2K V 1 นาที (GB/T13729)

แรงดันไฟฟ้าช็อตป้องกันฉนวนกันความร้อน

S100MQ (GB/T 13729) 5KV.12/50PS (GB/T13729)

คุณสมบัติเชิงกล

การตอบสนองการสั่นสะเทือน/ความทนทาน

คลาส ⅰ（ GB/T 11287)

คลาส ⅰ（ GB/T 14537)

การตอบสนองการชน

คลาส ⅰ（ GB/T 14537)

มิติโดยรวม

H × W × D

96 มม. × 96 มม. × 73 มม.

มิติที่ถูกตัดออก

92 มม. × 92mm
